概述

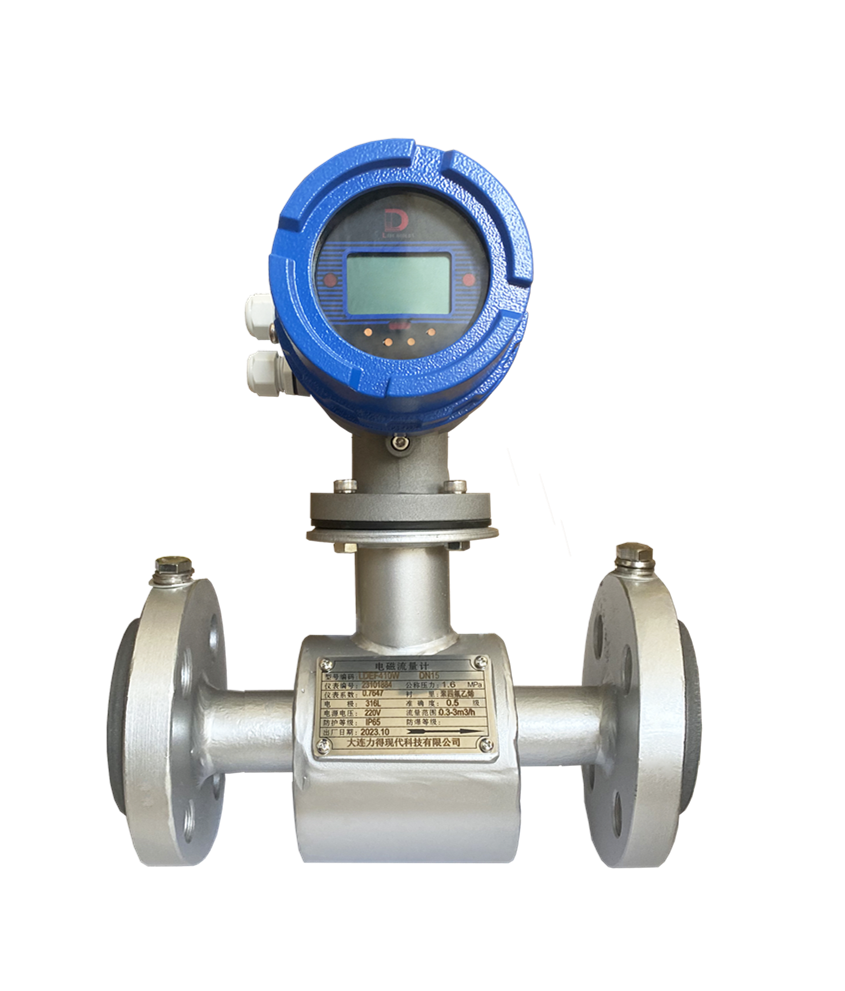

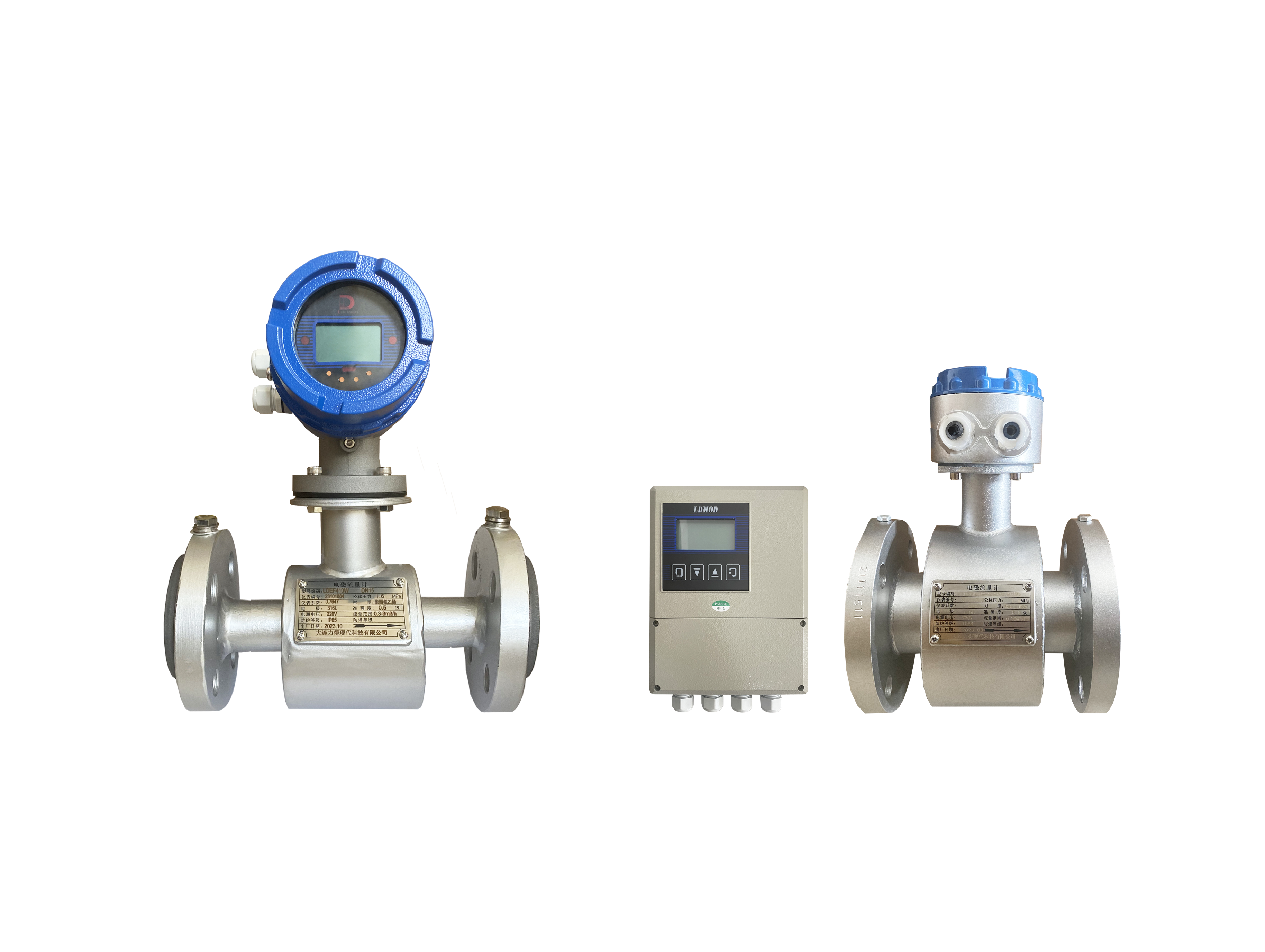

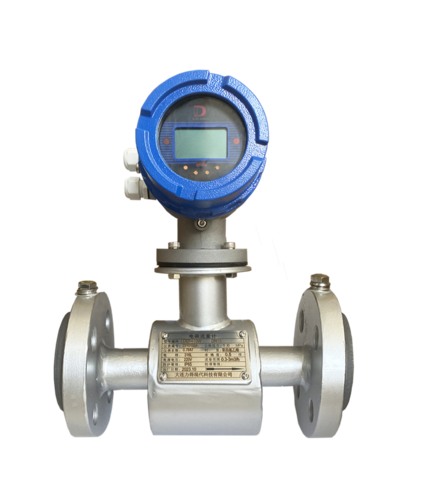

LDEF410W系列智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
主要特点
·智能电磁流量计测量不受流体密度、粘度、温度、压力和电导率变化的影响。
·智能电磁流量计测量管无阻碍流动部件、无压损、直管段要求较低。
·智能电磁流量计传感器可带接地电极，实现仪表良好接地。
·智能电磁流量计传感器采用先进加工工艺，使仪表具有良好的抗负压能力。
·转换器采用液晶背光式显示，可使反射阳光下或暗室内的读数变得容易。
·通过红外线遥控设定参数，在恶劣的环境下不打开转换器的盖板也可以安全的进行设定。
·智能电磁流量计转换器具有自诊断报警输出，空负载检测报警输出，流量上下限报警输出，两极流量值报警输出等功能。
·智能电磁流量计不仅可用于一般的过程检测，还适用于矿浆、纸浆及糊状液的测量。
技术参数(Specifications)：
公称口径 |
DN10-DN2200mm |
公称压力 |
DN10-DN150 ≤1.6MPa |
DN200-DN1000 ≤1.0MPa |
DN1100-DN2200 ≤0.6MPa |
介质最高温度 |
聚全氟乙丙烯 (FEP或F46) <160℃ |
氯丁橡胶 (CR) <60℃ |
聚四氟乙烯衬里 (PTFE或F4) <180℃ |
聚氨酯橡胶 (PU) <40℃ |
防护等级 |
IP67、IP68（可选） |
测量介质 |
电导率＞5us/cm导电液体 |
测量精度 |
0.5级 |
数字输出 |
RS485、RS232、MODBUS、REMOTE，具有防雷击保护 |
流量范围表
公称口径(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
下限流量(m3/h) |
0.14 |
0.3 |
0.5 |
0.8 |
1.4 |
2 |
3 |
5 |
上限流量(m3/h) |
2.8 |
6 |
10 |
16 |
28 |
40 |
60 |
100 |
公称口径(mm) | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
下限流量(m3/h) |
7 |
10 |
15 |
25 |
45 |
70 |
100 |
120 |
上限流量(m3/h) |
140 |
200 |
300 |
500 |
900 |
1400 |
2000 |
2400 |
公称口径(mm) | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
下限流量(m3/h) |
160 |
200 |
250 |
300 |
350 |
500 |
600 |
800 |
上限流量(m3/h) |
3200 |
4000 |
5000 |
6000 |
7000 |
10000 |
12000 |
1600 |
公称口径(mm) | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
下限流量(m3/h) |
1000 |
1200 |
1400 |
2000 |
2500 |
3200 |
4000 |
4800 |
上限流量(m3/h) |
19600 |
24000 |
28000 |
40000 |
50000 |
64000 |
80000 | 96000 |
衬里材料选择
衬里材料 | 主要性质 | 适用范围 |
| 聚四氟乙烯 | 1. 塑料中化学性能最稳定的一种材料；能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶液，不耐三氟化氯、高温三氟化氧、高流速液氯、液氧、臭氧的腐蚀。 2. 耐磨性能差。 3. 抗负压能力差。 | 1.100℃、150℃（特殊订货） 2. 浓酸、碱等强腐蚀性介质 3. 卫生类介质 |
| 聚氯丁橡胶 | 1. 有极好的弹性，高度的拉力，耐磨性能好 2. 耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质腐蚀 | 1.80℃、120℃（特殊订货） 2.一般水、污水、磨损性弱的泥浆、矿浆 |
| 聚氨酯橡胶 | 1. 有极好的耐磨性（相当于天然橡胶的十倍） 2. 耐酸、碱性能较差 3. 不能用于混有有机溶剂的水 | 1.低于80℃ 2. 中性强磨损的矿浆、煤浆、泥浆等 |
电极材料选择
电极材料 | 耐 腐 蚀 性 能 |
含钼不锈钢 0Cr18Ni12Mo2Ti | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，可广泛用于石油，化工，尿素，维尼纶等工业 |
不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性介质 |
哈氏合金B（HB)
| 对沸点以下一切浓度的盐酸有良好的耐腐蚀性，也耐硫酸、硝酸、氢氟酸、有机酸等非氧化性酸、碱、非氧化盐液的腐蚀 |
哈氏合金B（HC) | 耐氧化性酸，如硝酸、混酸或铬酸与硫酸的混合介质腐蚀，也耐氧化性的盐类如Fe+++、Cu++或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 |
钛（Ti） | 耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）、有机酸、碱等的腐蚀，不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如果酸中含有氧化剂（如硝酸、Fe+++、Cu++）时，则腐蚀大为降低 |
钽（Ta） | 具有优良的耐腐蚀性，和玻璃很相似，除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质（包括盐酸、硝酸、硫酸和王水）的腐蚀 |
铂铱合金
| 用几乎适用于所有化学物质，但不适用于王水和铵盐 |
