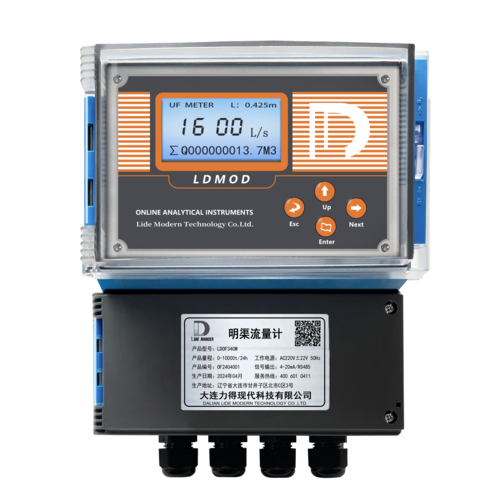

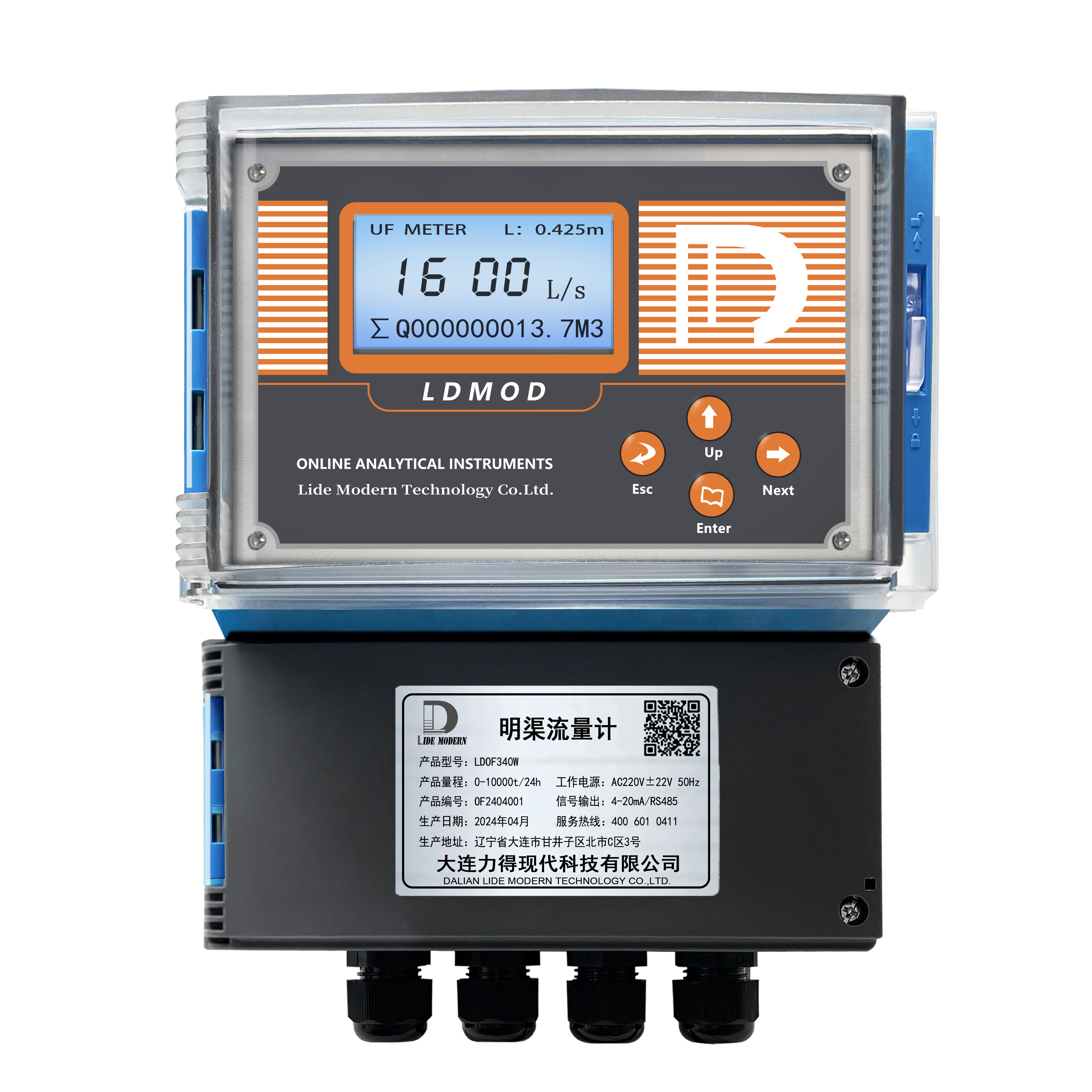

产品介绍
超声波明渠流量计是在非满管状敞开渠道测量自由表面自然流的流量仪表非满管态流动的水路称作明渠。通过测量流体液位高度再经过仪器内部的微处理器运算得到流量由于是非接触测量，明渠流量计能较恶劣的环境中应用。
产品特点
· 非接触测量，免维护、使用寿命长
· 测量范围大，流量测量不受支流面回水的影响
· 4~20mA电流输出，2路继电器输出
· LCD液晶中文显示，外形美观，显示信息丰富
· 超声波测液位、微电脑处理，测量稳定可靠
· RS485智能数字信号传输，支持Modbus协议
· DC24V直流/AC220V交流供电(可选)
· 多种堰槽:三角堰、矩形堰、巴歇尔槽等可选
应用领域
适用于农田灌溉、水利工程、水文站、城市供水等
技术参数
项目 | 主要参数 |
测量范围 | 0~1000L/s(特殊量程另议) |
波 束 角 | 6°~10° |
精 确 度 | 2.5~5% |
分 辨 率 | 1mm |
供电电源 | AC220V/DC24V(可选) |
继电器输出 | 2路报警继电器输出 |
电流输出 | 4~20mA，最大负载750Q |
数字量输出 | RS485(MODBUS协议) |
盲区范围 | 0.2~0.5m |
变送器材质 | ABS |
传感器材质 | ABS或者聚四氟乙烯 |
传感器线缆 | 10米(可延长) |
连接方式 | 螺纹/法兰(可选) |
环境湿度 | 相对湿度≤60% |
温度补偿 | 高精度智能自动补偿 |
防护等级 | IP65（变送器）、IP68（电极） |
工作温度 | -25~60℃ |
过程压力 | 0.3MPa |
明渠流量计的安装和使用注意事项
☆ 使用明渠流量计需保证渠道下游排水畅通；
☆ 流量计上游需建有一缓冲池或者有一定长度的导流渠道，导流渠道的储水容量应尽可能大，用以保证水流平缓；
☆ 为防止下游侧水面影响，堰板下游水位应低于零水位（即堰缺口）150mm。
☆ 堰上游容易堆积固形物，需定期清理；
☆ 流量传感器的安装：把流量传感器插入导流孔，盖上防水帽即可；
☆ 信号传输：流量传感器和流量积算仪的距离不得超过200米；
☆ 避免信号线和动力电缆平行铺设；
☆ 信号线的屏蔽层需保证良好接地，信号线请穿套管保护；
☆ 对于含有泡沫的工业废水，需在渠道上加盖，防止泡沫飞溅；
☆ 接线方式：红线接流量积算仪4号接线柱，黑线接流量积算仪3号接线柱；220V电源接积算仪23和24号接线柱。
巴歇尔槽尺寸表
类别 | 序号 | 喉道段 | 收缩段 | 扩散段 | 墙高 |
b | L | N | B1 | L1 | La | B2 | L2 | K | D |
小 型 | 1 | 0.025 | 0.076 | 0.029 | 0.167 | 0.356 | 0.237 | 0.093 | 0.203 | 0.019 | 0.23 |
2 | 0.051 | 0.114 | 0.043 | 0.214 | 0.406 | 0.271 | 0.135 | 0.254 | 0.022 | 0.26 |
3 | 0.076 | 0.152 | 0.057 | 0.259 | 0.457 | 0.305 | 0.178 | 0.305 | 0.025 | 0.46 |
4 | 0.152 | 0.305 | 0.114 | 0.400 | 0.610 | 0.407 | 0.394 | 0.610 | 0.076 | 0.61 |
5 | 0.228 | 0.305 | 0.114 | 0.575 | 0.864 | 0.576 | 0.381 | 0.457 | 0.076 | 0.77 |
标 准 型 | 6 | 0.25 | 0.60 | 0.23 | 0.78 | 1.325 | 0.883 | 0.55 | 0.92 | 0.08 | 0.80 |
7 | 0.30 | 0.60 | 0.23 | 0.84 | 1.350 | 0.902 | 0.60 | 0.92 | 0.08 | 0.95 |
8 | 0.45 | 0.60 | 0.23 | 1.02 | 1.425 | 0.948 | 0.75 | 0.92 | 0.08 | 0.95 |
9 | 0.60 | 0.60 | 0.23 | 1.20 | 1.500 | 1.0 | 0.90 | 0.92 | 0.08 | 0.95 |
10 | 0.75 | 0.60 | 0.23 | 1.38 | 1.575 | 1.053 | 1.05 | 0.92 | 0.08 | 0.95 |
11 | 0.90 | 0.60 | 0.23 | 1.56 | 1.650 | 1.099 | 1.20 | 0.92 | 0.08 | 0.95 |
12 | 1.00 | 0.60 | 0.23 | 1.68 | 1.705 | 1.139 | 1.30 | 0.92 | 0.08 | 1.0 |
13 | 1.20 | 0.60 | 0.23 | 1.92 | 1.800 | 1.203 | 1.50 | 0.92 | 0.08 | 1.0 |
14 | 1.50 | 0.60 | 0.23 | 2.28 | 1.95 | 1.303 | 1.80 | 0.92 | 0.08 | 1.0 |
15 | 1.80 | 0.60 | 0.23 | 2.64 | 2.10 | 1.399 | 2.10 | 0.92 | 0.08 | 1.0 |
16 | 2.10 | 0.60 | 0.23 | 3.00 | 2.25 | 1.504 | 2.40 | 0.92 | 0.08 | 1.0 |
17 | 2.40 | 0.60 | 0.23 | 3.36 | 2.40 | 1.604 | 2.70 | 0.92 | 0.08 | 1.0 |
大 型 | 18 | 3.05 | 0.91 | 0.343 | 4.76 | 4.27 | 1.794 | 3.68 | 1.83 | 0.152 | 1.22 |
19 | 3.66 | 0.91 | 0.343 | 5.61 | 4.88 | 1.991 | 4.47 | 2.44 | 0.152 | 1.52 |
20 | 4.57 | 1.22 | 0.457 | 7.62 | 7.62 | 2.295 | 5.59 | 3.05 | 0.229 | 1.83 |
21 | 6.10 | 1.83 | 0.686 | 9.14 | 7.62 | 2.785 | 7.32 | 3.66 | 0.305 | 2.13 |
22 | 7.62 | 1.83 | 0.686 | 10.67 | 7.62 | 3.383 | 8.94 | 3.96 | 0.305 | 2.13 |
23 | 9.14 | 1.83 | 0.686 | 12.31 | 7.93 | 3.785 | 10.57 | 4.27 | 0.305 | 2.13 |
24 | 24 | 1.83 | 0.686 | 15.48 | 8.23 | 4.785 | 13.82 | 4.88 | 0.305 | 2.13 |
25 | 15.24 | 1.83 | 0.686 | 18.53 | 8.23 | 5.776 | 17.27 | 6.10 | 0.305 | 2.13 |
巴歇尔槽水位-流量公式
巴歇尔槽水位 -流量关系一般是形如： Q=C*han 的公式。根据喉道宽“b”，
从“巴歇尔槽水位-流量公式”中找出对应的公式。逐点代入水位值，求出对应的流量。
类 别 | 序 号 | 喉道宽度 | 流量公式 Q=Chan | 水位范围 h(m) | 流量范围 Q(L/S) | 临界淹没度% |
b(m) | (L/S) | 最小 | 最大 | 最小 | 最大 |
小 型 | 1 | 0.025 | 60.4ha1.55 | 0.015 | 0.21 | 0.09 | 5.4 | 0.5 |
2 | 0.051 | 120.7ha1.55 | 0.015 | 0.24 | 0.18 | 13.2 | 0.5 |
3 | 0.076 | 177.1ha1.55 | 0.03 | 0.33 | 0.77 | 32.1 | 0.5 |
4 | 0.152 | 381.2ha1.54 | 0.03 | 0.45 | 1.50 | 111.0 | 0.6 |
5 | 0.228 | 535.4ha1.53 | 0.03 | 0.60 | 2.5 | 251 | 0. |
标 准 型 | 6 | 0.25 | 561ha1.513 | 0.03 | 0.60 | 3.0 | 250 | 0.6 |
7 | 0.30 | 679ha1.521 | 0.03 | 0.75 | 3.5 | 400 | 0.6 |
8 | 0.45 | 1038ha1.537 | 0.03 | 0.75 | 4.5 | 630 | 0.6 |
9 | 0.60 | 1403ha1.548 | 0.05 | 0.75 | 12.5 | 850 | 0.6 |
10 | 0.75 | 1772ha1.557 | 0.06 | 0.75 | 25.0 | 1100 | 0.6 |
11 | 0.90 | 2147ha1.565 | 0.06 | 0.75 | 30.0 | 1250 | 0.6 |
12 | 1.00 | 2397ha1.569 | 0.06 | 0.80 | 30.0 | 1500 | 0.7 |
13 | 1.20 | 2904ha1.577 | 0.06 | 0.80 | 35.0 | 2000 | 0.7 |
14 | 1.50 | 3668ha1.586 | 0.06 | 0.80 | 45.0 | 2500 | 0.7 |
15 | 1.80 | 4440ha1.593 | 0.08 | 0.80 | 80.0 | 3000 | 0.7 |
16 | 2.10 | 5222ha1.599 | 0.08 | 0.80 | 95.0 | 3600 | 0.7 |
17 | 2.40 | 6004ha1.605 | 0.08 | 0.80 | 100.0 | 4000 | 0.7 |
大 型 | 18 | 3.05 | 7463ha1.6 | 0.09 | 1.07 | 160.0 | 8280 | 0.8 |
19 | 3.66 | 8859ha1.6 | 0.09 | 1.37 | 190.0 | 14680 | 0.8 |
20 | 4.57 | 10960ha1.6 | 0.09 | 1.67 | 230.0 | 25040 | 0.8 |
21 | 6.10 | 14450ha1.6 | 0.09 | 1.83 | 310.0 | 37970 | 0.8 |
22 | 7.62 | 17940ha1.6 | 0.09 | 1.83 | 380.0 | 47160 | 0.8 |
23 | 9.14 | 21440ha1.6 | 0.09 | 1.83 | 460.0 | 56330 | 0.8 |
24 | 12.19 | 28430ha1.6 | 0.09 | 1.83 | 600.0 | 74700 | 0.8 |
25 | 15.24 | 35410ha1.6 | 0.09 | 1.83 | 750.0 | 93040 | 0.8 |
