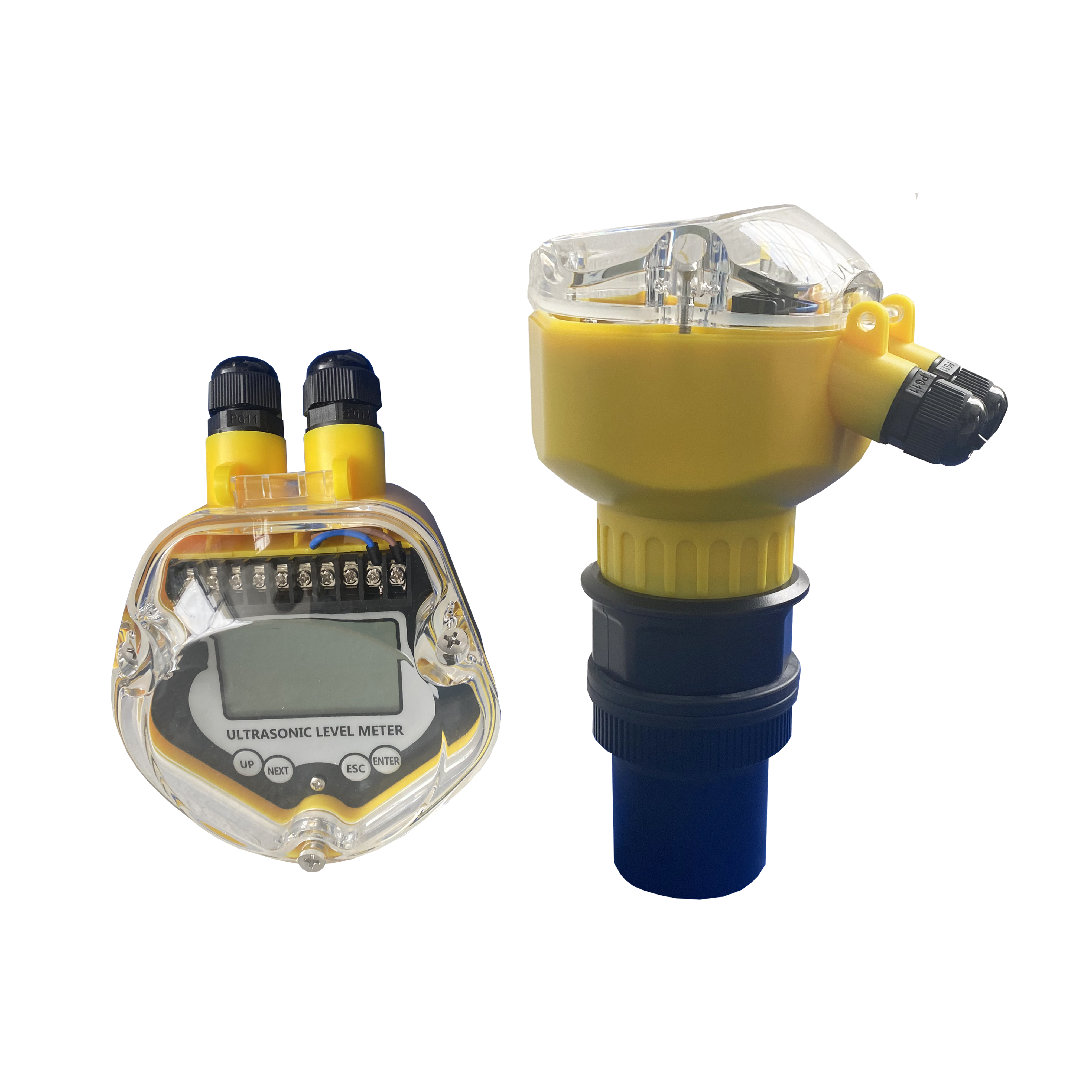

产品介绍
超声波脉冲由传感器发出，经液体表面反射后被同一传感器接收并由发射和接收的时间来计算传感器到被测液面的距离。
产品特点
· 非接触测量，免维护、使用寿命长
· 二/三/四线制可选，0~30m宽量程
· 4~20mA电流输出，多路继电器输出(可选)
· LCD液晶中文显示，外形美观，显示信息丰富
· RS485智能数字信号传输，支持Modbus协议
· DC24V直流/AC220V交流供电(可选)
· 灵活的支架安装，法兰安装(可选)
· 高精度自动温度补偿系统
应用领域
市政污水，工业废水，电厂纯水，化学试剂
技术参数
项目 | 主要参数 |
测量范围 | 0~20m(更大量程另议) |
波 束 角 | 6°~10° |
准 确 度 | 0.25% |
分 辨 率 | 1mm |
供电电源 | AC220V/DC24V(可选) |
继电器输出 | 2路报警继电器输出 |
电流输出 | 4~20mA，最大负载750Ω |
数字量输出 | RS485(MODBUS协议) |
盲区范围 | 0.2~0.8m |
变送器材质 | ABS |
传感器材质 | ABS或者 聚四氟乙烯 |
传感器线缆 | 10米(可延长) |
连接方式 | G2’螺纹/法兰（可选） |
环境湿度 | 相对湿度≤60% |
温度补偿 | 高精度智能自动补偿 |
防护等级 | IP65(变送器)、IP68(传感器) |
工作温度 | -25~60℃ |
过程压力 | ≤0.3MPa |
订购指南
名称 | 型号 |
量程范围 | 05 0~5m |
| 08 0~8m |
| 12 0~12m |
| 20 0~20m |
| 30 0~30m |
传感器材质 | 无 普通标准型ABS |
| P 标准防腐型PTFE |
供电电源 | .20 两线制,DC24V,4~20mA输出 |
| .40 四线制,220V/24V可选,4~20mA输出 |
继电器报警 | 2 两路继电器(两线制无) |
| 4 三路继电器(分体) |
数字通讯 | 无 不带RS485通讯输出 |
| .R 带RS485通讯输出 |
