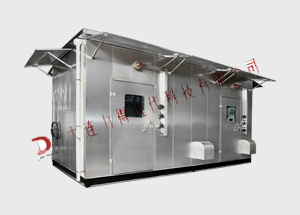

分析小屋

产品介绍

为设计用在易燃易爆、高度危险的环境，小屋有密闭、防雨、防尘、防火、保温等功能。用于安装水质在线分析仪表、预处理系统。

产品特点

*   型钢焊接框架式结构，底座用槽钢焊接，内支撑的角钢、槽钢为碳钢材质，角钢、槽钢都进行热浸锌防腐处理。内外墙及屋顶由型钢及钢板拼装铆接而成

*   市电总电源为380VAC，UPS电源为220VAC，墙外分别设置信号、UPS及市电源接线箱，电源分配箱安装在屋内和屋外。屋内电源分配箱220V.10A的回路至少为12路，屋外电源分配箱380V.10A的回路至少为2路、220V.6A1路。并设置防雷、防静电及保护接地。室内至少三个220VAC市电防爆插座

*   所有管线、管件及阀门均为316不锈钢材质

*   内配200x200电缆槽板，两面墙壁、地面预留槽钢安装位置，地面有防潮功能

*   配套的暖气系统室内为全焊接形式，在外部设置旁路和导淋管线

*   外墙采用1.5mm厚304不锈钢板，屋项采用2mm厚304不锈钢板，内墙采用1.5mm 厚304不锈钢板，墙厚不低于75mm，内外墙、地面及屋顶至少填充75mm厚阻燃型保温材料(聚氨酯泡沫等);内外墙均垂直方向布置C型槽钢用于安装设备，槽钢横向间距不大于1.2米，自身宽度不低于40mm。门锁全部使用通开钥匙，每个小屋配置5把

*   在底座槽钢上铺设内外厚度1.5mm不锈钢保温板，整体地板保温板采用条状拼接形式，每个拼接采用2mm几字型钢板对接高度和保温板厚度保持一致，并做好密封和固定。后续在保温层上面铺设5.0mm厚花纹不锈钢板或铝合金板。地板整体保持平整无凸凹。

*   天花板:1.5mm厚，304不锈钢板

*   集成管线采用穿板接头进出小屋，电缆采用过线葛兰进出小屋

*   分析间每个公用物料(仪表风、氮气、蒸汽、来水、回水等)均在分析间侧设置关断阀门,尾端设置导淋阀门，循物料设置快速旁路阀门

*   提供所有外部接口条件,配管以分析小屋外部接口为界,电气接线以接线箱端子排为界。提供完整的配管及配线图纸

*   正常照明的照度一般高于375勒克斯,事故照明的照度应高于100靳克斯30分钟。正常照明通常采用双管荧光灯。一般在主要的操作空间上方安装照明灯。事故照明通常采用带后备电池的单管荧光灯，在正常照明失效后，提供不小于30分钟的事故照明。分析间外长边和门口设置室外照明灯具，所有照明开关设置在门旁的位置

*   具备制冷制热功能，制热功能不依赖空调压缩机运行，空调功率能够保证分析间内在夏季阳光直射情况下持续低于24℃

*   分析间每台用气设备每路用气回路均设置单独的切断阀门，保证每种气体可以随时切断，每台设备的仪表风均配置减压过滤器，用于稳定装置仪表风压力和保证来气气源清洁

*   分析间每台设备均设置独立的电源开关，主设备之外的独立供电的辅助设备设置单独的电源开关

*   成套提供分析仪所需的标准气钢瓶的安装固定设备，标准气体钢瓶安装在小屋外墙边，有防倾倒措施。标准气体配置绝热的保护箱，箱内有伴热措施，保证冬季箱内温度不低于15℃。房檐四周设防雨棚遮盖800mm。屋内所有管件及阀门均采用316材质管阀件。气体样品排放符合国家环保排放要求，屋内将各分析仪的气体和液体排放分别汇总到一根排放管线,考虑保温伴热措施。所有管线采用穿板接头进出分析小屋

*   设置可燃气体检测器、有毒气体检测器(CO)和O2检测器各一台。气体检测器为三线制，4~20mA信号通过硬接线方式传送至GDS系统进行显示、报警。在分析房外设置气体检测报警器报警确认开关。分别设置不同气体的声光报警，可燃气体为红色光，有毒气体为黄色光，氧含量为蓝色光，声音也有区别。当分析小屋内的气体浓度超标时发出报警信号，并将气体检测器的开关量/继电器输出接至PLC,控制使屋外的报警器自动启动,同时屋内的防爆风机自动开启，与外界进行气体交换
