产品详情

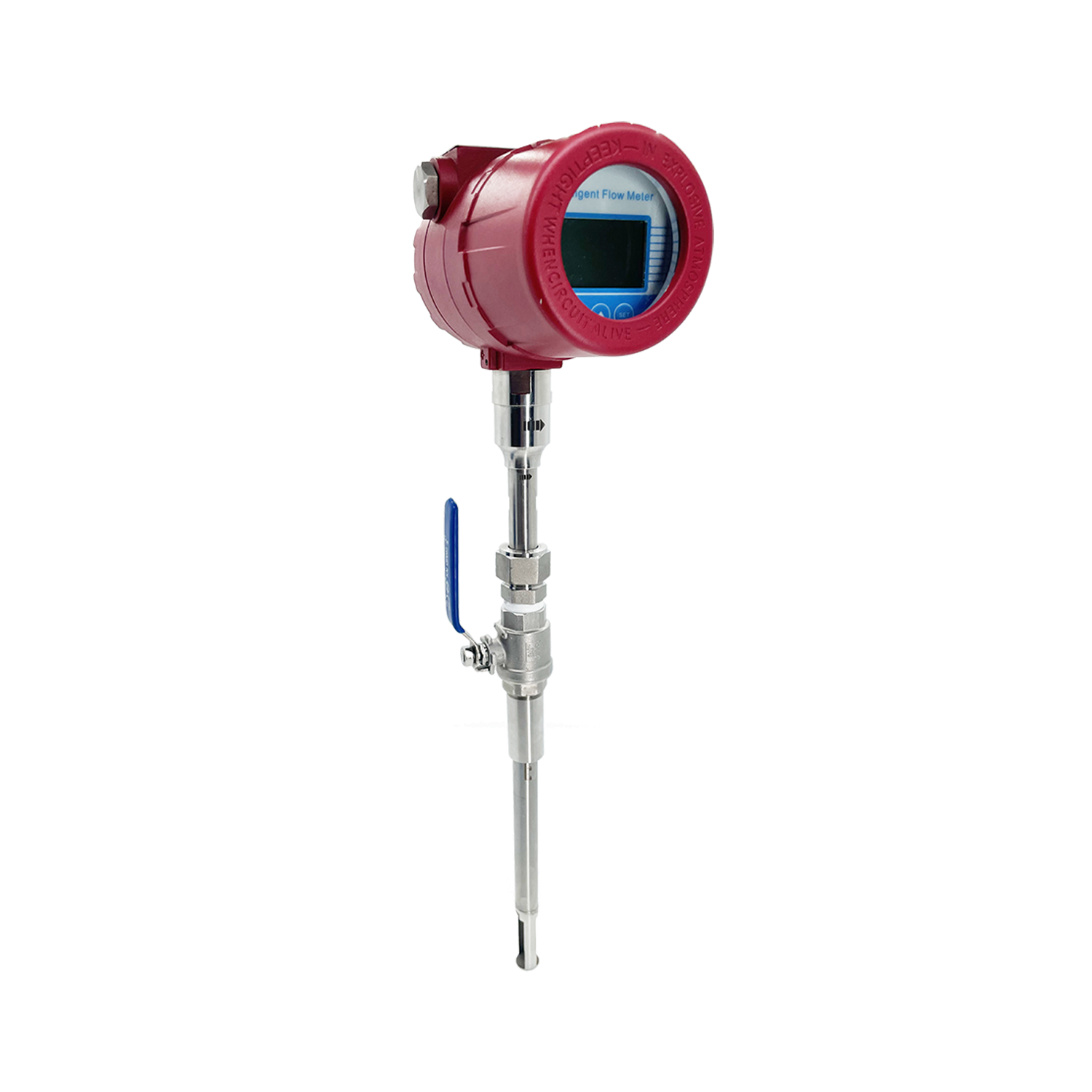

热式气体质量流量计
产品详情

主要特点

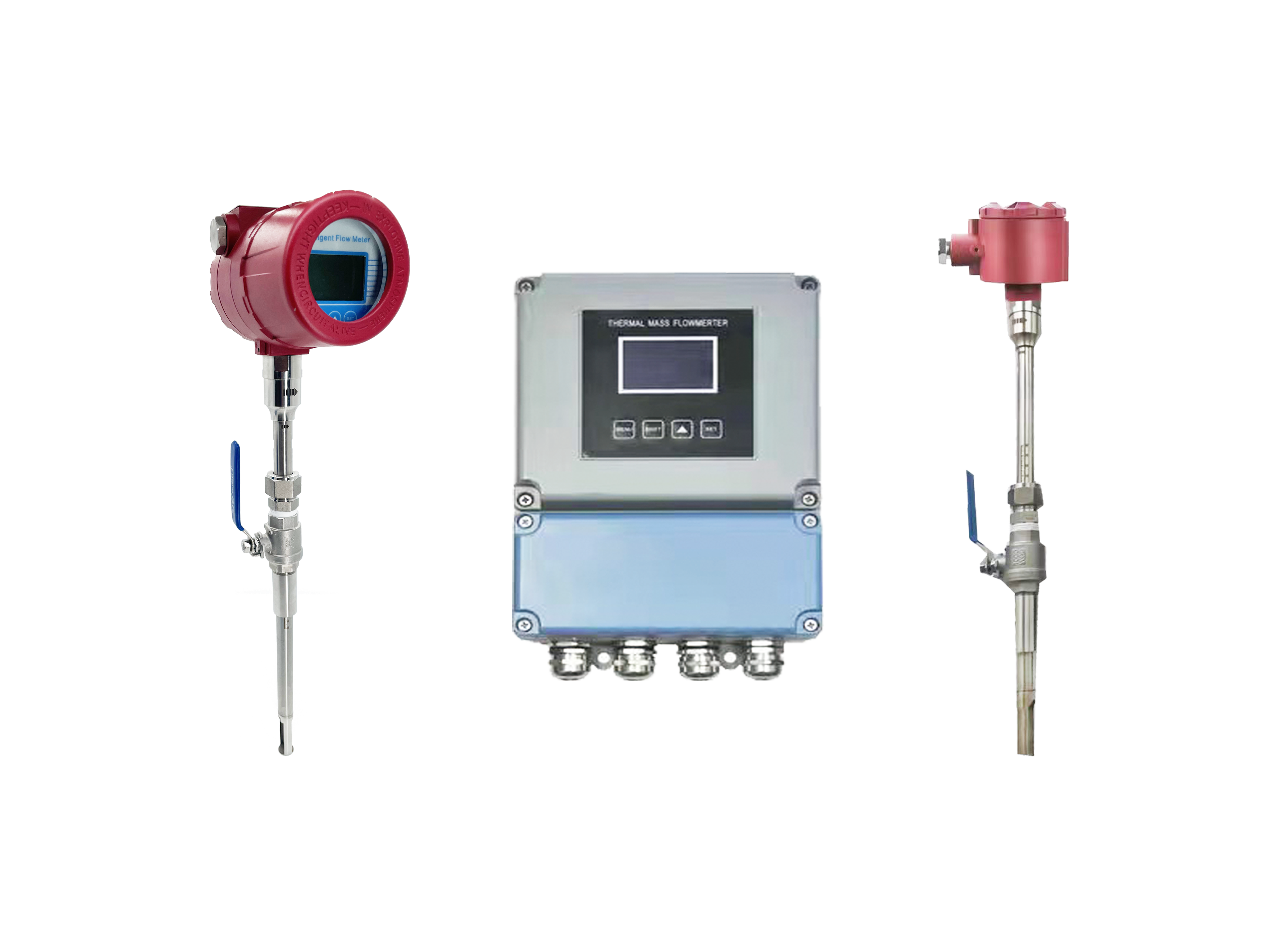

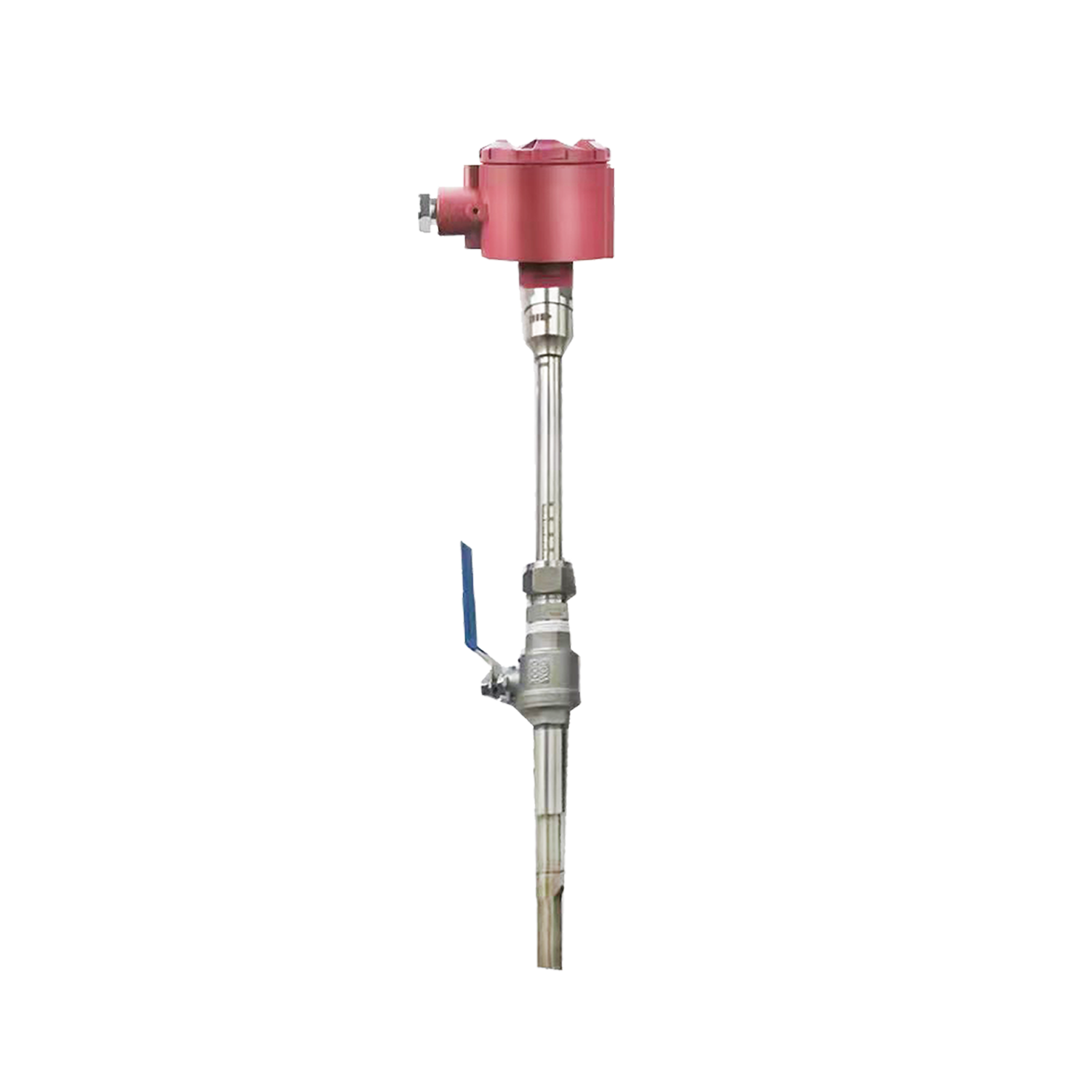

LDGF510W热式气体质量流量计可用于石油、化工、电力、轻工、食品、纺织、医药、电子和环保等工业部门的空气、烃类气体、可燃性气体、烟道气等气体的质量流量或实际工况的体积流量测量和监控。流量计的性能特点是精确度高、响应速度快、测量范围宽;又因其无可动部件,所以稳定可靠,使用寿命长。其结构特点是型式多样灵活,具有插入式、在线式、整流式、分体式等多种形式;安装简便,可螺纹式安装、法兰式安装,也可配以不断流装拆装置安装;防腐蚀设计,使流量计能适应恶劣工况和危险场合的使用;压力损失极小,几乎可忽略不计。

用途

热式气体质量流量计是一种无须压力、温度补偿,就能方便地检测在管道中流动的空气、天然气、氢气、氧气、氯气、氮气、氩气、氨气、沼气、煤气、光气、烟道气和各种化工混合气的质量流量的流量测量及监控仪表,可广泛地应用于石油、化工、冶金、电力、水处理、造纸、食品、医药、水泥、纺织及各生产、科研单位制气、用气的过程控制和气体流量测量。可进行:

   ☆ 水处理中曝气流量测量

   ☆ 钢铁厂,焦化厂煤气流量测量

   ☆ 锅炉空气流量,二次风量测量

   ☆ 烟囱排出的烟气流量测量

   ☆ 水泥,卷烟,玻璃厂生产过程中气体流量测量

   ☆ 压缩空气流量测量

   ☆ 各种天然气,煤气,液化气,火炬气,氩气,二氧化碳等等混合气体流量测量

技术参数(Specifications)


测量范围
0.4~60.m/s
工作压力
0~2.5MPa、0~6.0MPa
±1.0%FS、±1.5%FS
防护等级
IP65
流体温度
-20~+120℃、 -20~+250℃(高温定制特殊材质)
环境温度
-20~+55
供电电源
24VDC,电流≥350mA
输出信号
4~20mARS485HART(可选)
传感器材质
316L、钽金属材料。
响应时间
100ms


 参考流量范围表

         公称口径(mm)

10
15
20
25
32
40
50
65
下限流量(m3/h)
0.12
0.3
0.5
0.7
1.2
2
3
5
上限流量(m3/h)
17
40
70
100
170
270
420
720
公称口径(mm)
80
100
125
150
200
250
300
350
下限流量(m3/h)
8
12
20
30
50
100
150
200
上限流量(m3/h)
1100
1700
2600
3800
6800
10000
15000
20000
公称口径(mm)
400
450
500
600
700
800
900
1000
下限流量(m3/h)
250
300
350
500
600
800
1000
1200
上限流量(m3/h)
27000
35000
42000
61000
83000
100000
140000
170000
公称口径(mm)
1200
1400
1600
1800
2000
2200
2400
2600
下限流量(m3/h)
2000
3000
3500
4000
5000
6000
7000
8000
上限流量(m3/h)
240000
330000
430000
550000
680000
820000
9760000
1146000

安装要求

a.    流量计安装处的被测管道直管段长度要求尽可能满足:上游20D,下游10DD为管道内径)

     使用本公司的整流型流量计(管径≤DN100),可大大降低前后直管段的长度要求。

b.   流量调节阀应尽量安装在流量计下游10D以下,如必须安装在前端的也尽量远离测点。
