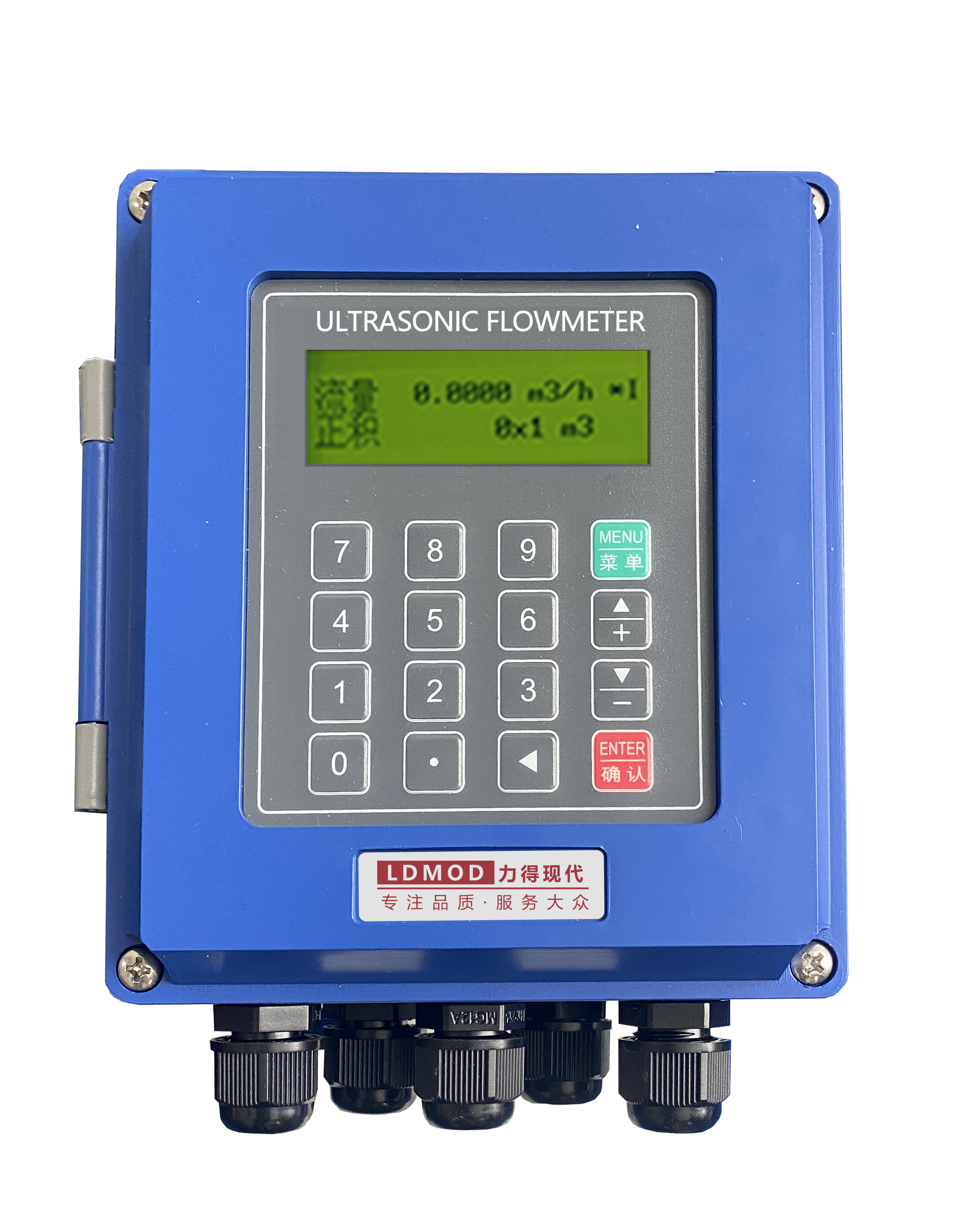

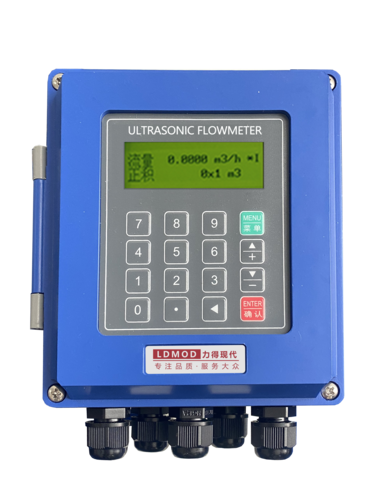

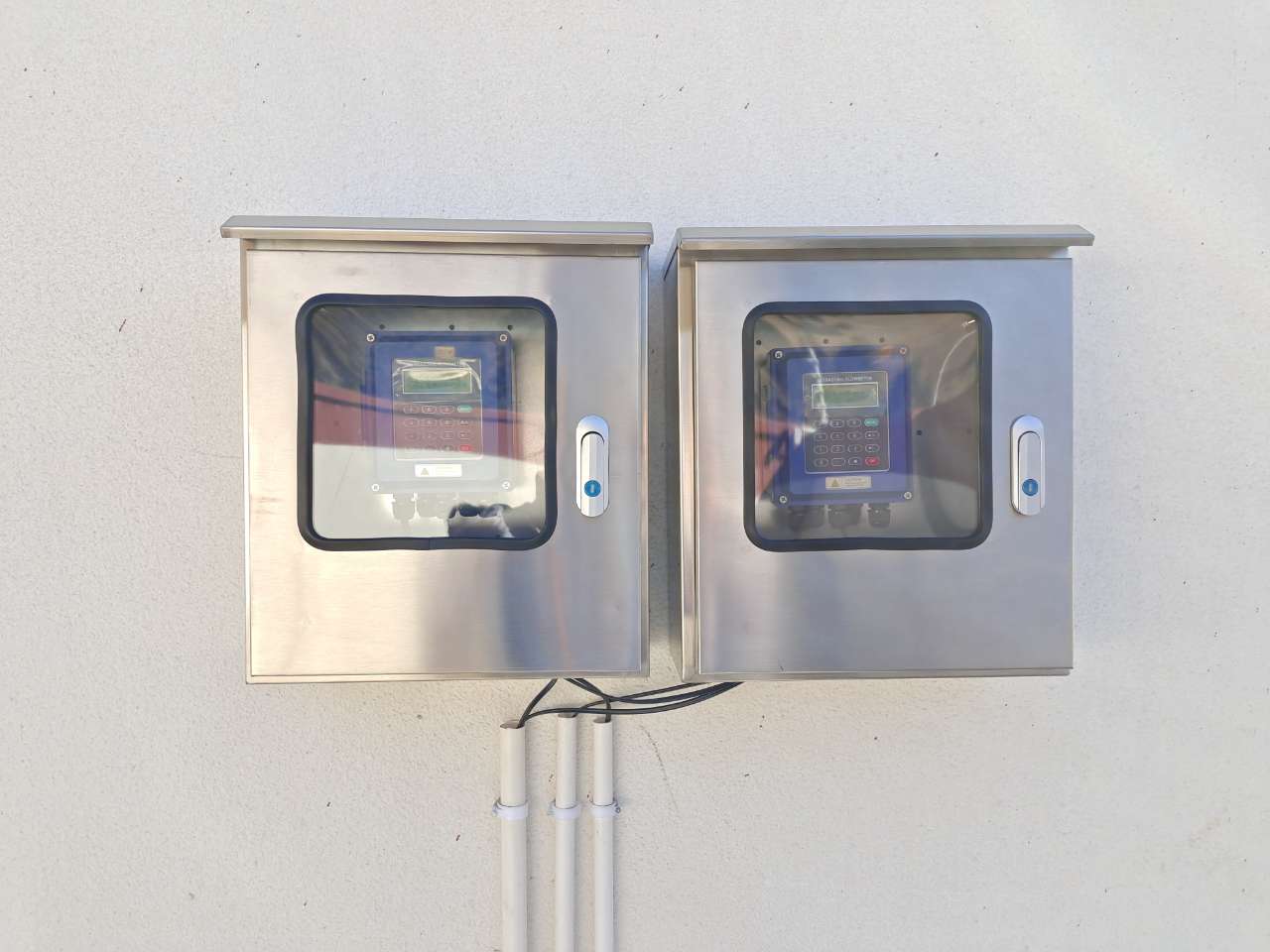

产品介绍
以时差法为原理通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。采用低功耗单片机，最新开发的一种高性能、低价格、高可靠性、功能强大的超声波流量计 /热量表。
产品特点
· 测量线性度优于0.5%，重复性精度优于0.2%，高达40皮秒的时差测量分辨率，使测量精度达到士1%
· 专有流量数据模型算法，可实现高线性、高重复性、高精度
· 每个测量周期中128次数据采集辅助以最新研发的流量计时差分析软件，性能优异，显示数据更稳定、准确、线形度更好
· 硬件模块化设计，生产及维修操作简易
· 内置4M字节数据记录器，可记录20万行定时输出或即时打印数据
· 电气隔离RS485接口，含MODBUS、M-BUS、FUJI等10多种通讯协议
· 电气隔离0~20mA或4~20mA电流环输出，可选环路供电方式(两线制)
· 可选HART协议
· 符合CJ128国家热表标准的热量测量功能
· 8~36VDC,8~30VAC,220VAC供电方式可选
· 具有手动累积器及批量控制器等功能
· 年月日累积记录功能，可记录前512天(每天)、前128个月(每月)的累积流量及累积热量等数据
· 记录并查阅前32次上断电时间及其它数据
· 间隔可设定范围为1秒到24小时一次的自动数据记录或输出功能，有多达22项输出内容
· 三路精度为0.1%的模拟输入
技术参数
项目 | 主要参数 |
管径范围 | DN15~DN8000mm |
温度范围 | -30~80℃高温适用160℃ |
精 确 度 | 0.5~1.0% |
分 辨 率 | 1mm |
供电电源 | AC220V、DC8~36V、锂电池等 |
输入信号 | 4~20mA、压力、液位、温度等信号 |
电流输出 | 4~20mA/脉冲信号/频率信号/继电器报警 |
数字量输出 | RS485/RS232通讯 |
测量周期 | 500ms |
最大流速 | 32m/s |
管道材质 | 钢、铸铁、PVC、水泥、玻璃钢等 |
测量介质 | 液体浊度小于10000ppm，且气泡含量小 |
流 向 | 正反向流量分别计算，并可计量净流量 |
显 示 | 2*10背光型中文液晶显示 |
记忆功能 | 日月年累积流量，工作状态，故障自诊断等 |
防护等级 | IP68 |
传感器参数
技术参数 | 标准S型 | 标准M型 | 标准L型 | 高温S1H型 | 高温M1H型 |
适用管径 | DN15~DN100 | DN50~DN700 | DN300~DN3000 | DN15~DN100 | DN50~DN700 |
材 质 | ABS | 特殊高温材料 |
工作频率 | 1MHz |
安装方法 | V (N、W)法 | V、Z法 | Z法 | V(N、W)法 | V、Z法 |
标 定 | 整机配对标定 |
磁 性 | 有 | 无 |
适用温度 | 0℃-70℃ | 0℃-160℃ |
防护等级 | IP68(可浸水工作，水深≤3米) |
外形尺寸 | 45x30x30 | 60x 45x 45 | 80x70x55 | 90x85x24 | 90x82x29 |
质量(克/对) | 75 | 250 | 650 | 94 | 150 |
介质种类 | 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体 |
介质浊度 | ≤20000ppm且气泡含量小 |
适用管材 | 碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里 |
管道衬材 | 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚匹氟乙烯等 |
信号电缆 | SEYV75-2型专用屏蔽电缆，单根可加长到500米，布线时电缆应外加金属套管以增加抗干扰性， 并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源 |
订购指南
名称 | 型号 |
主机类型 | W 固定壁挂式 |
| B 固定防爆式 |
| M 轨道模块式 |
| S 手持式 |
| P 便携式 |
| L 一体式水表 |
传感器类型 | S 外夹标准小型 |
| M 外夹标准中型 |
| L 外夹标准大型 |
| S1T 外夹高温小型 |
| M2T 外夹高温中型 |
| C1 插入标准型 |
| C2 插入加长型(需注明管道材质) |
| G-管径管段式-(须注明管径大小) |
热量测量 | N 不需要 |
| T 需要 |
